Dettagli:
Termini di pagamento e spedizione:
|
| Materiale: | Bronzo fosforoso con doratura | Specifica: | Specifica |
|---|---|---|---|
| cablaggio: | T568A o T568B | Connessione: | Accoppiamento di baionetta della spina |
| Connettività: | Rj45 per la spina e IDC per il cablaggio orizzontale | Edilizia abitativa: | ABS e PC UL94V-0 |
Dettaglio rapido:
1. Presa trapezoidale unshielded RJ45, doratura 50U di Cat5e». La doratura per 3U» a 50U» è disponibile. Cat.6 e cat.6A standard sui tipi trapezoidali schermata ed unshielded di opzione, della presa.
2. 110 IDC, IDC doppio, termine della corona scandinava IDC
3. Opzioni dei collegamenti 568A e 568B di TIA/EIA
4. Materiale del modulo - supporto del policarbonato, ABS Jack (UL94V-0)
5. AWG del calibro di cavo 22-24, operazione facile

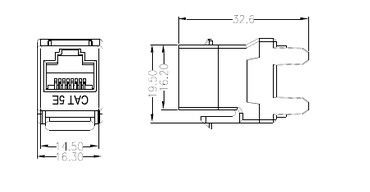

6. Dimensioni “trapezoidali” modulari dello standard industriale, adatte a disco, contenitore di superficie di supporto, quadro d'interconnessione in bianco.
Descrizione:

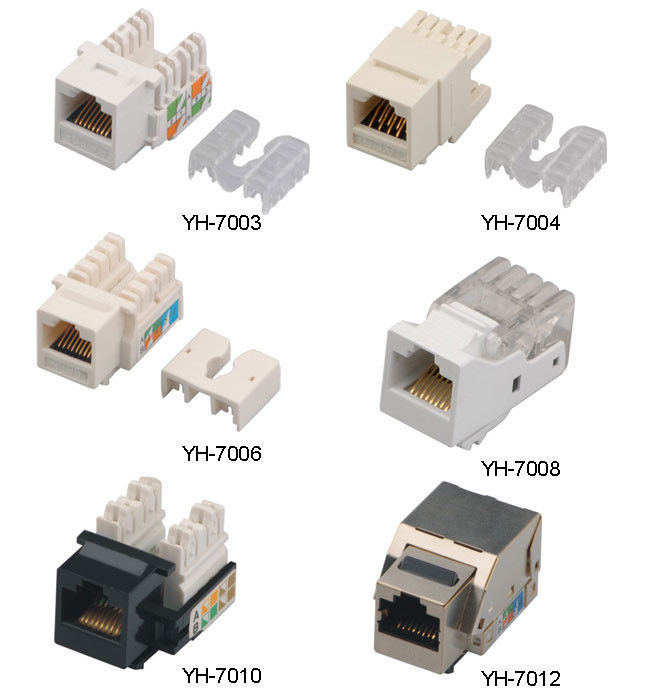

Il raduno trapezoidale della presa YH-7004 tutte le norme di prestazione di categoria 5e/6 di requisito supera tutto il ANSI/TIA/EIA 568B.
IDC: Conduttore di rame 0.4~0.7mm, periodi massimi connections>200
Incavi: periodi massimi instertions>700
Resistenza di contatto (a parte resistenza del corpo) ≤5mΩ (nella circostanza normale dell'aria)
Resistenza di isolamento: ≥1000MΩ (nella circostanza normale dell'aria)
Intensità dielettrica: CC 1200V, nessuna scintilla più ed arco della mosca in 1 min.
Imballato in primo luogo ciascuno con un sacchetto di plastica, poi in una scatola interna stessi con gli accessori. Il prodotto imballato può essere conservato per 2years con la temperatura: Umidità relativa di -10℃∽+40℃: max80% senza gas corrosivi.
Guida su cavo di piegatura per questa presa trapezoidale:
Con la dimensione compatta, l'otturatore integrato, il formato trapezoidale a del montaggio, il nostro Jack trapezoidale per la voce e la categoria 5e e 6A assicurano un'installazione astuta e affidabile. Tutti i conduttori di rame sono placcati con oro. I 8 perni della presa trapezoidale senza strumento RJ45 sono terminati che non richiede sforzo in un'operazione semplice con conseguente collegamento affidabile nel tempo record. Le prese possono essere riutilizzate parecchie volte se un errore dei collegamenti è fatto.
Inoltre, c'è contenitore quadro d'interconnessione, disco e di supporto in bianco adatti esatti della superficie da usare insieme alla nostra presa trapezoidale. In questo caso, potete fare l'intero collegamento con i migliori caratteri.
Applicazioni:
Il modulo pricipalmente è utilizzato per il collegamento della stessa area di lavoro orizzontale dei collegamenti e della costruzione del pavimento, pricipalmente per il cablaggio del collegamento di convertitore dell'attrezzatura e dell'apparecchiatura terminale o dell'adattatore. I prodotti che corrispondono con il rame hanno torto il saltatore coacial del cavo 4pair e del rame.
Compatibile con le piastre frontali di YH
Compatibile con i contenitori di supporto della superficie di YH
Compatibile con YH Rottura-nei quadri d'interconnessione
Specifiche:
| Elettrico | Resistenza di contatto: MASSIMO di 110 Mohs. |
| Resistenza di isolamento: 1 000 megaohm di MIN 500 VCC | |
| Resistenza dielettrica: 750 VCA RMS 60Hz, 1 MIN | |
| Ambiente | Storge: -40~ 85°c |
| Operazione: 0~70°c | |
| Machanical | Materiale dell'alloggio: PBT-UL90V-0 o ABS |
| 180 gradi per il cablaggio e 90 gradi per cablare | |
| Materiale del contatto: PC-UL90V-0 | |
| Contatto: Bronzo fosforoso con nichelatura | |
| RJ45 Jack: IFE: 750 volte MINIME. | |
| Vita di IDC: 200 volte MINIME. | |
| Cavo: AWG 24-26 | |
| Cat.3 Cat5e Cat.6 e cat.6A su opzione | |
| Ritentività della struttura di inserzione: 50N 60±5s |
