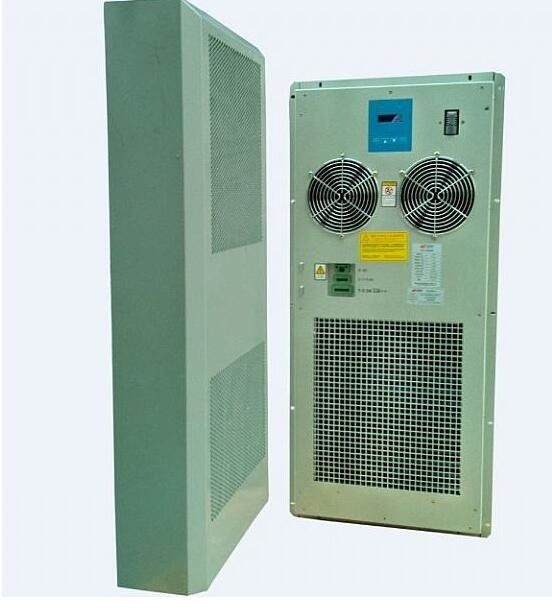

Impatto resistenza Comunicazione Rack Gabinetto Sismico Progettazione Costruzione YH9002

Cappotto per la comunicazione di isolamento elettromagnetico con dimensioni flessibili YH9002

Disegno del diagramma di cablaggio delle parti elettriche
Il diagramma del cablaggio è disegnato secondo i principi elettrici dei componenti e la disposizione dei componenti elettrici.Rappresenta il rapporto di connessione dell'insieme completo di dispositivi e costituisce la base per l'installazione elettrica, manutenzione e ispezione delle linee. Il diagramma del cablaggio deve essere disegnato secondo i seguenti principi:
(1) Il disegno del diagramma di fase del diagramma di cablaggio deve essere conforme alle disposizioni della norma GB6988.6-1993 "Disegno del diagramma funzionale del sistema di controllo";
(2) Tutti i componenti elettrici e i loro conduttori devono essere contrassegnati con il simbolo di testo e il numero di cablaggio conformemente allo schema elettrico. terminal number and conductor number in the schematic diagram shall comply with the GB5094-1985 "Project Code in Electrical Technology" and GB4026-1992 "General Requirements for Identification and Application of Alphanumeric Systems for Electrical Equipment Terminal Blocks and Specific Wire Ends." e" GB4884-1985 "marcatura del filo isolante" e altre disposizioni;
(3) A differenza degli schemi elettrici, le varie parti di uno stesso componente elettrico (contatti, bobine, ecc.) devono essere disegnate insieme nel diagramma di cablaggio;
(4) I diagrammi di cablaggio elettrico sono sempre disegnati con linee sottili.per componenti di controllo elettrici semplici, il numero di componenti è piccolo e la relazione di cablaggio non è complicata.dove il numero di componenti elettrici è elevato e il cablaggio è più complicato, generalmente viene utilizzato lo slot del cablaggio, purché il numero di connessione sia indicato su ogni componente elettrico, non è necessario disegnare la connessione tra i componenti.
(5) I tipi, le specifiche, le superfici di sezione trasversale e i requisiti di colore dei vari conduttori utilizzati per il cablaggio devono essere indicati nel diagramma del cablaggio;
(6) Quando i componenti e i circuiti esterni sono collegati, i connettori per i conduttori di grande sezione devono essere collegati ai connettori.
In breve, secondo le prescrizioni di cui sopra, è necessario disegnare lo schizzo del contorno del gabinetto di controllo elettrico, stimare le dimensioni di ciascuna parte,e poi il disegno di contorno deve essere disegnato in base alla proporzione, e si dovrebbe considerare ulteriormente l'adeguamento delle proporzioni delle dimensioni in termini di simmetria, bellezza e facilità d'uso.Dopo aver determinato l'aspetto dell'armadio di controllo elettrico, la progettazione strutturale di ciascuna parte della cabina di controllo deve essere effettuata secondo i requisiti di cui sopra;disegnare il diagramma di montaggio dell'armadio e i disegni delle parti di ciascuna porta laterale, pannello di comando, piastra inferiore, supporto di montaggio, fascia di taglio, ecc., e indicare i requisiti di lavorazione.
Infine, secondo i diversi disegni, abbiamo bisogno di contare in modo completo le varie parti e materiali richiesti dal gabinetto di controllo elettrico, e elencare la lista di sintesi, elenco delle parti standard,Tabella delle quote di consumo di materiali principali e materiali ausiliari delle parti finite acquistate per categoria. tabelle di quote, ecc., in modo che il personale di approvvigionamento, i dipartimenti di gestione della produzione preparino le attrezzature in base alle esigenze delle attrezzature, facciano un buon lavoro nella preparazione della produzione,e anche facilitare la contabilità dei costi.
3 Installazione e fissaggio degli armadi
L'installazione di armadi è la base per l'installazione delle apparecchiature e deve essere installata in conformità alle norme.
(1) Prima dell'installazione dell'armadio, verificare se l'apparecchiatura di scarico dell'armadio è in buone condizioni, se il numero di pallet dell'apparecchiatura è completo,e se le pulegge e le colonne di supporto sono in buone condizioni.
(2) Il modello, le specifiche e il luogo di installazione del gabinetto devono soddisfare i requisiti di progettazione.
(3) La deviazione verticale dell'impianto del rivestimento non deve superare 3 mm e l'errore orizzontale non deve superare 2 mm. Diversi rivestimenti devono essere disposti uno accanto all'altro.I pannelli devono essere sullo stesso piano e paralleli alla linea di riferimento.La deviazione prima e dopo non deve essere superiore a 3 mm; lo spazio tra due armadi non deve essere superiore a 3 mm.Per dispositivi disposti a una certa distanza gli uni dagli altri e disposti in fila, la deviazione del pannello anteriore e posteriore non deve essere superiore a 5 mm;
(4) Le varie parti del rivestimento non devono cadere o rompersi.
(5) Quando l'installazione del gabinetto deve essere ferma e ci sono requisiti sismici, rinforzare secondo il disegno sismico del disegno di costruzione;
(6) L'armadio non deve essere installato direttamente sul pavimento sollevato, la base deve essere realizzata in base alle dimensioni del piano inferiore dell'apparecchiatura.La base deve essere fissata direttamente a terra, l'armadio deve essere fissato sulla base e poi il pavimento mobile deve essere posato;
(7) Lo spessore dell'acciaio del canale nella base del gabinetto non è inferiore a 50 mm. La messa a terra è buona.L'acciaio del canale è fissato sul pavimento della sala attrezzature attraverso i bulloni di espansione e interconnesso con la barra di rame di messa a terra;
(8) L'acciaio di canalizzazione e il rivestimento devono essere collegati in modo stabile mediante saldatura.
(9) Dopo aver fissato l'armadio, assicurarsi che la parte anteriore, posteriore, sinistra e destra non possano essere spinte per garantire la stabilità dell'armadio.
(10) Se è necessario tagliare il pavimento attorno all'armadio, utilizzare una macchina da taglio per tagliarlo senza intoppi e rimuovere le spalle per evitare che venga tagliato.
(11) Installare il pannello del gabinetto e riservare 800 mm di spazio prima del rack.;
(12) L'armadio a parete deve essere a 1200 mm dal suolo;
(13) L'installazione delle attrezzature e dei componenti nell'armadio deve essere effettuata dopo che l'armadio è stato posizionato e fissato e l'attrezzatura installata nell'armadio deve essere montata in modo sicuro.
(14) Le viti di fissaggio, le lamine e le lamine a molla del rivestimento devono essere fissate come richiesto e non devono mancare;
(15) L'impianto pendente montato a parete deve essere installato su un muro piatto e solido, a almeno 300 mm dal suolo, e deve essere tenuto orizzontale e verticale rispetto al muro.e la deviazione verticale è inferiore a 3 mm.
(16) I fori nella parete devono essere protetti da danni alla parete interna della parete, con una profondità non inferiore a 70 mm.Il numero di viti di espansione utilizzate per il fissaggio dell'armadio non deve essere inferiore a 4 (6 per l'armadio sospeso di tipo C)Se necessario, il supporto deve essere posto sotto il gabinetto per garantire la sicurezza e la stabilità del gabinetto.
(17) Per l'installazione di armadi montati a pavimento, prendere in considerazione la direzione di apertura dell'armadio e la facilità di utilizzo quando si installa il piedistallo,dando priorità alla direzione di apertura della porta del vano cablaggioLe porte delle attrezzature e le porte dei cablaggi devono essere aperte completamente.
(18) L'armadio deve essere protetto contro la messa a terra da fulmini.
(19) Dopo l'installazione, l'armadio deve essere adeguatamente contrassegnato.i fori nei cavi del gabinetto devono essere sigillati con argilla ignifugaFai un buon lavoro per prevenire ratti, insetti, acqua e umidità.
4 Cablaggio
4.1.1 Disposizioni relative al potere del gabinetto
L'armadio deve essere dotato di un set di unità fisse di distribuzione di potenza (PDU) staccabili e intercambiabili per l'introduzione, la distribuzione, la protezione, la divisione,e di connessione (saletta o terminale) dell'alimentazione dell'apparecchiatura del gabinettoNella stessa cabina, la distribuzione di corrente alternata e la distribuzione di corrente continua non devono essere mescolate (ad eccezione della distribuzione di potenza del ventilatore di raffreddamento).
4.1.2 Requisiti di struttura e installazione
L'unità di distribuzione dell'energia raccomanda l'uso di una struttura integrata a striscia verticale che integra la distribuzione dell'energia, la protezione e la patch, e il suo lato anteriore è rimovibile,facilitando l'installazione e la sostituzione di moduli e connettori di patch (cavi)■ l'introduzione, la distribuzione, la protezione e la separazione della parte separata della parte di inserimento della struttura, in cui l'introduzione di potenza, distribuzione,parte protettiva dell'apparecchiatura situata nella parte superiore o inferiore dell'unità di distribuzione dell'energia, e la parte di collegamento è ancora una struttura verticale di unità a barre. The installation position of the vertical bar-type integrated power distribution unit or split-unit plug-in unit is generally the rear side of the cabinet (power cable tie bar or outside of the cable channel)In casi particolari, può esserci un'unità di distribuzione di energia sul lato sinistro e destro (non raccomandato).
4.1.3 Unità di distribuzione dell'energia CA
A. L'unità di distribuzione dell'energia dovrebbe essere in grado di introdurre contemporaneamente le due sorgenti di alimentazione A e B.Devono essere completamente indipendenti l'uno dall'altro (compreso il filo di messa a terra) e alimentati separatamente.Per gli armadi senza esigenze di alimentazione a doppio canale, può essere inserita una sola alimentazione.
B. La potenza di ingresso dell'unità di distribuzione di potenza utilizza generalmente un'alimentazione a tre fili monofase (220 V).Può anche essere visualizzato con requisiti speciali per la sicurezza dell'alimentazione, utilizzando l'introduzione di un alimentatore a quattro vie.
C. Il terminale di ingresso dell'alimentazione elettrica deve essere dotato di un gruppo di terminali, in grado di collegare cavi inferiori a 16 mm2 e di installare, se necessario, dispositivi di misurazione della corrente.Ogni ramificazione di uscita deve essere dotata di un gruppo terminale o di una presa per fornire all'apparecchiatura condizioni elettriche.
D. Un dispositivo indipendente di protezione da sovraccarico e cortocircuito deve essere fornito per l'alimentazione dell'armadio;e un dispositivo di protezione indipendente contro la sovraccarica e il cortocircuito per ogni ramo di uscita.
E. Il dispositivo di protezione può utilizzare l'interruttore dell'aria alternata (consigliato) o l'interruttore-disconnettore del fusibile, installato sulla linea di fase della derivazione totale di ingresso o di uscita per facilitare il funzionamento e la sostituzione,e soddisfano i requisiti di dissipazione del caloreLa valutazione del dispositivo di protezione deve essere coerente con la valutazione del shunt totale di ingresso o di uscita.
Se è selezionato l'interruttore dell'aria, esso deve essere conforme ai requisiti di GB 10963.1 e la modalità di attivazione istantanea deve essere di tipo C (intervallo di attivazione > 5 ~ 10 In).
Se l'interruttore di fusibile è selezionato, deve essere conforme alle prescrizioni della norma GB 14048.3, in cui il fusibile deve soddisfare i requisiti pertinenti di GB/T 13539.5, e l'intervallo e la categoria di utilizzo sono di tipo gG.
