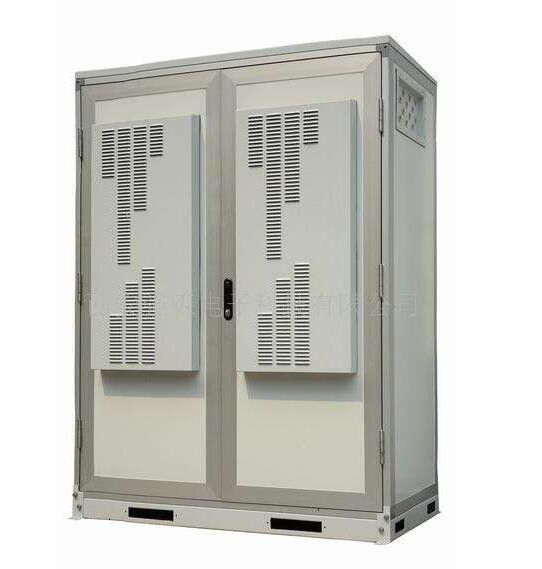

Flat Slot Communication Rack Cabinet / Outdoor Server Cabinet ignifuge YH9007

Acqua resistente Flessibile Dimensione Elettromagnetica Comunicazione Rack Gabinetto YH9007

Principi del cablaggio
Canali di cablaggio: l'armadio è dotato di canali orizzontali e verticali in funzione dell'apparecchiatura installata.e la direzione orizzontale deve essere presa in considerazione quando si considera la direzione verticaleQuesto può ben fissare i cavi in varie direzioni nell'armadio.Il collegamento del tronco deve essere continuo senza interruzioni.- il punto di fissaggio di ciascun tronco non deve essere inferiore a due punti fissi agli angoli, ai rami e alle estremità e deve essere fissato vicino alla parete;L' interfaccia dovrebbe essere dritta e stretta, e il coperchio della scanalatura deve essere completo, piatto e privo di deformazioni.

Non avere un raggio di piegatura eccessivo.

Nella costruzione del cablaggio, a causa dello spazio limitato del canale di cablaggio, un tale raggio di piegatura è molto facile da verificarsi, ma nel nazionale correlato:GB50311/GB50312 e EIA/TIA 568B ISO/IEC e altre norme, la curvatura è strettamente richiesta. Il raggio di piegatura del cavo non deve superare 8 volte il raggio di piegatura del cavo stesso.la costruzione nella figura non è standardizzataLa conseguenza di ciò è una diminuzione delle prestazioni del cavo, e nel tempo, un'eccessiva piegatura può distruggere le prestazioni elettriche del cavo.Anche se lo strato esterno della guaina del cavo di protezione non appare nel breve termine, la durata della guaina esterna è notevolmente ridotta a causa di variazioni delle condizioni oggettive come il tempo e la temperatura, che influenzano la durata del cavo.
Quando il cavo di alimentazione genera onde elettromagnetiche, il cavo di comunicazione è diverso dal cavo di alimentazione, quando il cavo di alimentazione genera onde elettromagnetiche, il cavo di comunicazione è diverso dal cavo di alimentazione.influenzerà le prestazioni di comunicazione del cavo di comunicazione e causerà confusione dei datiQuesto impedisce una normale comunicazione.

Il cablaggio dell'armadio non deve avere troppi cavi di ricambio.
I cavi non possono essere legati strettamente.
Il cablaggio standard e ordinato aumenta l'aspetto dell'intera stanza e dell'area orizzontale, rendendo l'intero sistema bello, ma il nucleo del cavo di comunicazione è generalmente buono.Quando più fili di cavi sono messi insieme, se troppo strettamente raggruppati, si verifica facilmente crosstalk. Questo non vale la perdita del cavo stesso.la guaina esterna del cavo può essere facilmente rotta.

La scheda di gestione dei cavi è utilizzata per più cavi.
Quattro fori di ingresso a prova di polvere sono forniti nella parte superiore e inferiore di ciascun armadio, con due davanti e due dietro.Utilizzare una spugna e un cuscinetto di gomma per la prevenzione della polvere per evitare che il ferro di gabinetto da graffiare i cavi.
Dopo l'installazione, il fango ignifuge deve essere utilizzato per la protezione.
Tutti i cavi di comunicazione sotto il pavimento devono essere protetti da tubi in PVC e ogni 3M deve essere etichettato e utilizzato sul tubo in PVC.
La posa dei cavi deve essere effettuata utilizzando la ridondanza N+1.
