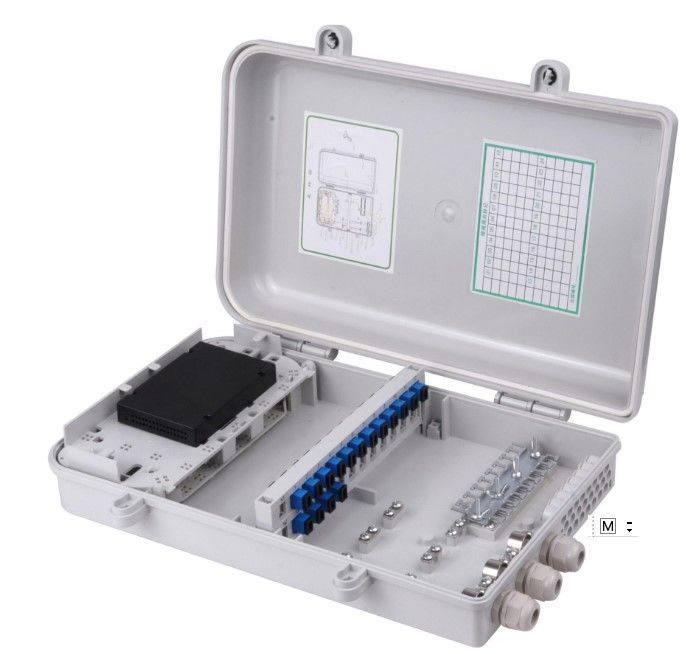

Gabinetto di distribuzione in fibra ottica a colore uniforme ad alta densità di protezione forte YH3029

Gabinetto di distribuzione in fibra ottica di grande capacità con alta densità Protezione forte YH3029

Prima dell'assemblaggio del prodotto, i seguenti elementi devono essere controllati uno per uno per prepararsi al processo:
1.1 La struttura deve soddisfare i requisiti della struttura del prodotto di questo modello e i requisiti di installazione di 19 pollici, 21 pollici e 23 pollici.
1.2 La porta deve essere in grado di ruotare in modo flessibile ad angoli superiori a 110°. La porta non deve essere danneggiata durante la rotazione. Il corpo dell'unità non deve essere sottoposto a impatto dopo il montaggio.Non dovrebbe esserci alcun tremito significativo dopo che la porta è chiusa a chiaveMetodo di ispezione: blocco a mano, spingendo e tirando delicatamente, il movimento non supera i 2 mm
1.3 Lo spazio tra porta e porta e porta e telaio non deve essere superiore a 2 mm.
1.4 La saldatura del gabinetto deve essere ferma, la saldatura deve essere liscia e uniforme, non deve esserci usura, crepe, tagli, scorie, pori e altri fenomeni, la saldatura deve essere pulita.Il
1.5 Dopo il trattamento superficiale dell'armadio, la superficie della pellicola di vernice deve essere grossa, di colore luminoso, uniforme, liscia e liscia, e i segni di spazzola, rughe, fori, vesciche,cicatrici, segni, impronte digitali, segni di taglio e aderenze non sono visibili ad occhio nudo.
Specifica dell'installazione e della collocazione dell'unità
1 allarme installato nella parte superiore della colonna di installazione dell'armadio
2 L'unità di distribuzione dell'energia (che soddisfa il requisito di installazione di 19 pollici) è installata sotto il dispositivo di allarme.l'unità di distribuzione dell'energia CA è accesa
3 La posizione di montaggio della PDU verticale è di solito il lato posteriore del ripostiglio, in linea di principio è installato sul lato destro della porta posteriore (guardando la porta posteriore del ripostiglio).Se ci sono due singole PDU, sono installati separatamente sulla porta posteriore.
4 L'unità di distribuzione digitale è installata sotto l'unità di distribuzione dell'energia elettrica. Se il rack richiede due o più unità, le due unità devono avere anche uno spazio non inferiore a 1U (1U = 44,45 mm).
5 switchboard AC e DC può essere installato dietro l'armadio secondo le esigenze del cliente
6 La piastra di attacco del cavo è installata dietro il corpo dell'unità digitale e deve essere posizionata nella parte inferiore della parte posteriore del corpo dell'unità digitale.l'unità di cablaggio digitale può essere installata su entrambi i lati- La piastra della cravatta è condivisa.
7 L'unità di distribuzione della fibra ottica è installata sotto l'unità digitale e deve avere un intervallo di montaggio pari o superiore a 1U con l'unità di cablaggio digitale.Se c'è un rack che richiede due o più unità, le due unità possono essere installate una dopo l'altra e le seguenti possono essere installate.
8 Quando il cavo viene inserito, la piastra di fissaggio del cavo viene installata sopra l'armadio e sopra l'unità di distribuzione della fibra.la piastra di fissaggio del cavo deve essere installata sotto l'armadio e sotto l'unità di distribuzione della fibra. allo stesso tempo, deve essere prestata attenzione alla piastra di fissaggio del cavo. non può essere installato all'indietro, coerente con la direzione del cavo;la piastra di fissaggio del cavo a fibra e l'unità di distribuzione della fibra non possono essere allo stesso livello, devono essere separati da più di 90 mm per evitare interferenze; se l'installazione dell'assemblaggio della barra e della piastra di fissaggio del cavo installati sul lato dell'armadio, la posizione di installazione è la stessa
9 Quando si installa l'unità di cablaggio digitale su entrambi i lati, fare attenzione a non interferire con la piastra di fissaggio del cavo posteriore.
10 La presa di corrente è installata sotto la piastra di fissaggio del cavo quando il cavo viene inserito.La presa di corrente è installato nella parte superiore del retro del gabinetto quando il cavo è sotto il cavo e la posizione è superiore alla piastra di fissaggio del cavo.
11 Unità di cablaggio integrata installata sotto l'unità di bobina in fibra
12 Unità di distribuzione digitale e unità di cablaggio integrata Cable di terra collegato al cabinet Grounding Copper Bar
Distanza di installazione a 13 piani in base alle esigenze del cliente, se il cliente non lo richiede, la distribuzione media e l'installazione nello spazio rimanente
14 modulo ventilatore è centrato sulla parte superiore del gabinetto
15 In linea di principio, i singoli condotti di cavi o le schede di legame sono installati sul lato sinistro della porta posteriore (di fronte alla porta posteriore dell'armadio).l'altro è installato sul lato sinistro dell'armadio (guardando la porta anteriore dell'armadio).
