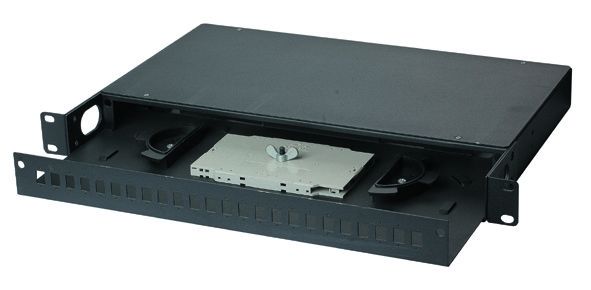

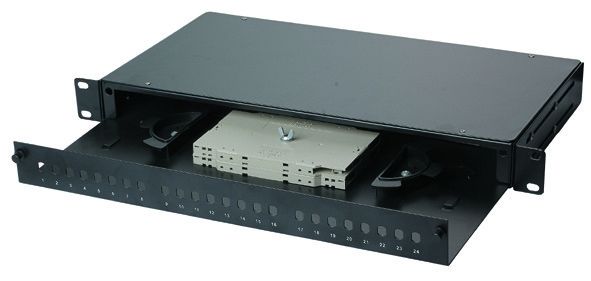

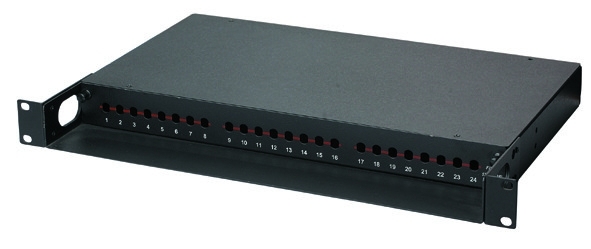

Pannello di patch ottico ad alta stabilità meccanica con pannello variabile YH1009

Fibra ottica patch panel multifunzionale Fabbrica dimensione flessibile dalla Cina Accetta ODM e OEM YH1009

Il connettore a fibra ottica
(1) connettore a fibra ottica di tipo FC
Questo connettore è stato sviluppato per la prima volta dal Giappone NTT. FC è un'abbreviazione di Ferrule Connector, indicando che il metodo di rinforzo esterno utilizza una manica metallica,e il metodo di fissaggio è un giradischi. Il primo connettore di tipo FC, l'uso del pin ceramico C C. Tale connettore ha una struttura semplice, è facile da usare ed è facile da fabbricare.la superficie della fibra è relativamente sensibile alla polvere fine, e la riflessione di Fresnel è probabile che si verifichi. Pertanto, è difficile migliorare le prestazioni di perdita di ritorno.questo tipo di connettore è stato modificato per utilizzare un perno (PC) con una faccia sferica, e la struttura esterna non è cambiata, con conseguente aumento significativo delle perdite di inserimento e delle perdite di ritorno.
(2) connettore a fibra SC
Si tratta di un connettore a fibra ottica sviluppato da NTT Giappone.La superficie finale del perno è per lo più PC o APC tipo di macinazione■ il metodo di fissaggio è l'utilizzo di un tipo di chiusura a chiusura, senza bisogno di ruotare; questi connettori sono economici, facili da inserire e togliere, presentano piccole fluttuazioni di perdita di inserimento,alta resistenza alla compressione, e elevata densità di installazione.
Le interfacce ST e SC sono due tipi di connettori in fibra ottica. Per le connessioni 10Base-F, i connettori sono di solito di tipo ST. Per 100Base-FX, i connettori sono per lo più di tipo SC.Il nucleo del connettore ST è esposto, e il nucleo del connettore SC è all'interno del connettore.
(3) connettore biconico
Il più rappresentativo di questi tipi di connettori in fibra ottica è sviluppato dai Bell Labs, USA.È costituito da due punte stampate con precisione con un tappo cilindrico a forma di cono troncato e una manica interna in plastica a doppia puntaI componenti di accoppiamento della cartuccia sono composti.
(4) connettore in fibra ottica DIN47256
Si tratta di un connettore sviluppato dalla Germania. I perni e le maniche di accoppiamento utilizzati in questo tipo di connettore hanno le stesse dimensioni strutturali del tipo FC. Il trattamento della superficie finale utilizza la macinazione PC.Rispetto al connettore di tipo FC, la sua struttura è più complicata e la struttura interna in metallo ha una molla per il controllo della pressione, in modo da evitare danni alla superficie finale a causa di una pressione eccessiva della spina.Inoltre, la precisione meccanica di questo connettore è elevata e quindi il valore di perdita di inserimento è piccolo.
(5) connettore MT-RJ
MT-RJ è partito da un connettore MT sviluppato da NTT con lo stesso meccanismo di chiusura del connettore elettrico LAN di tipo RJ-45.È allineato con la fibra ottica attraverso perni guida installati su entrambi i lati della manica piccola per una facile comunicazione con il ricevitore ottico. Collegata dalla macchina, la fibra di finitura del connettore è disposta in una disposizione a doppio nucleo (intervallo 0,75 mm) ed è il connettore a fibra ad alta densità di prossima generazione per la trasmissione dei dati.
(6) connettore LC
Il connettore LC è stato sviluppato dal noto Bell Institute ed è realizzato utilizzando un meccanismo di chiusura a jack modulare (RJ) facile da usare.La dimensione degli spilli e delle maniche utilizzati è la metà della dimensione utilizzata per il normale SCIn questo caso, la densità dei connettori di fibra può essere aumentata in base al numero di punti di connessione della fibra, che è di 1,25 mm.il connettore di tipo LC ha effettivamente occupato la posizione dominante, e l'applicazione nell'aspetto multimodo è cresciuta rapidamente.
(7) connettore di tipo MU
Il connettore Miniature Unit Coupling (MU) è il più piccolo connettore a fibra singola al mondo sviluppato da NTT sulla base del connettore di tipo SC più utilizzato.Sleeve di 25 mm di diametro e meccanismo di auto-ritenutaNTT ha sviluppato la serie di connettori MU con le buscate con diametro di 1,25 mm di MU.Dispongono di connettori di tipo presa (serie MU-A) per la connessione di cavi ottici; connettori backplane (serie MU-B) con meccanismo di autosufficienza e prese semplificate (serie MU-SR) per il collegamento di moduli e prese LD/PDCon il rapido sviluppo di una maggiore larghezza di banda e una maggiore capacità delle reti a fibra ottica e l'ampia applicazione della tecnologia DWDM, la domanda di connettori di tipo MU aumenterà rapidamente.
