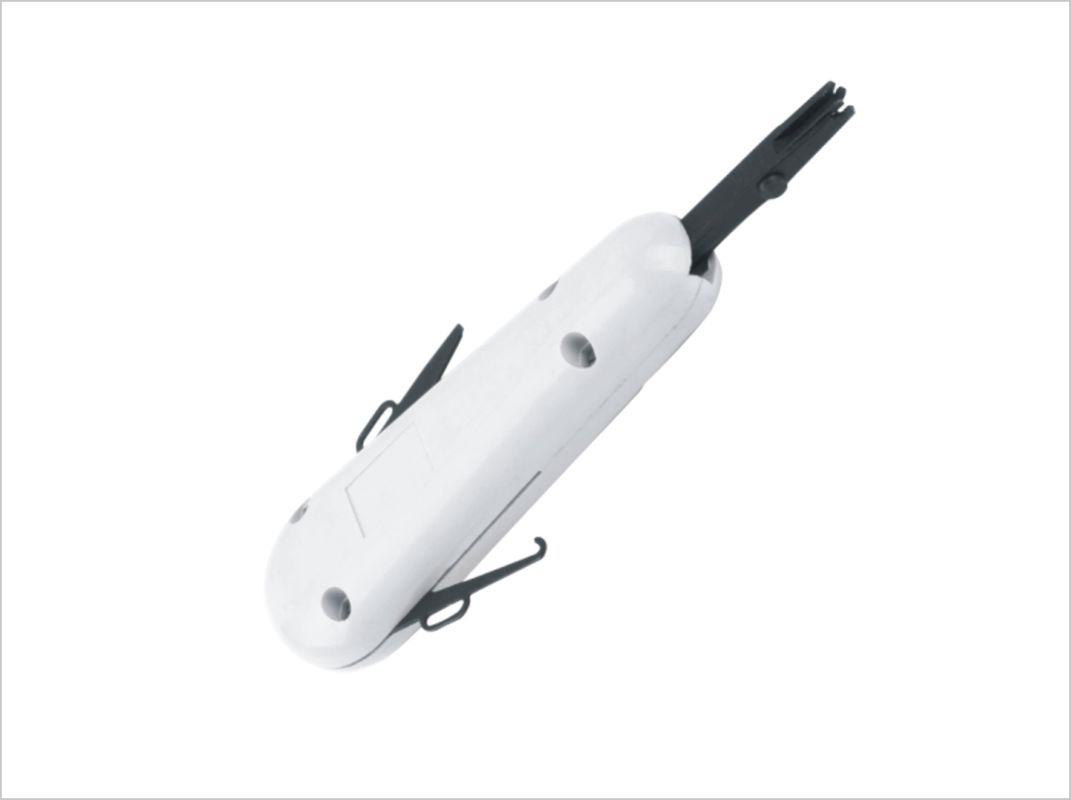

Strumenti di cablaggio di rete di dimensioni flessibili multifunzionale accettare ODM e OEM YH8014

Multi funzionale dimensione flessibile dalla Cina Network Wiring Tools Factory Accetta ODM e OEM YH8014

Terminazione del cavo
Per il cavo di rame, la lavorazione del terminale può essere suddivisa in due forme di montaggio della testa di cristallo RJ45 e del modulo RJ45.Le terminazioni devono essere lavorate correttamente in conformità al punto 568A o 568B (questo problema verrà descritto nella verifica dei cavi)Attualmente, i moduli RJ45 di vari produttori di cavi possono essere installati senza attrezzi, e alcuni richiedono attrezzi speciali per il disegno del filo.devono essere multiuso e possono essere utilizzati per soddisfare i requisiti di terminazione dei moduli di diversi produttori.

BI-3548500 coltello per filettatura multiuso
(1) Terminazione del modulo
Secondo i requisiti di progettazione, determinare la modalità di cablaggio T568A o T568B, l'intero sistema può scegliere solo uno dei cablaggi.
Il rivestimento esterno del cavo deve essere stretto contro l'estremità del modulo:

Torcere le coppie torte dal centro nelle corrispondenti fessure di montaggio (non separare le linee dalla testa):

Utilizzate uno speciale strumento di filatura per prestare attenzione alla direzione del filo del coltello.

L'impostazione bassa evita la piegatura dei perni di collegamento nel modulo, ma può rendere il filo troppo sciolto.
Infine, montare il modulo ben cablato sul telaio di distribuzione o sulla presa della parete.

(2) Terminazione della testa di cristallo RJ45
Per i connettori RJ45 (comunemente noti come prese a cristallo), si deve prestare attenzione alla selezione dello strumento di crimping appropriato.

Le prese RJ45 di produttori diversi hanno punti di contatto fissi a pressione diversa.

BI-3050600 manico di pinza e matrice, mediante la sostituzione della matrice, per ottenere una varietà di giunzioni di crimping.

BI-3329600 Tangiere per il crimping
Multifunzione: taglio, buccia, pressione in uno, pinze per il corpo in acciaio, modulo di crimp sostitutivo può crimpare la testa di cristallo RJ45 / RJ11.

Passi (ad esempio T568B):
Le linee sono allineate e tagliate da cablaggi T568B

Inserire il filo accoppiato nella testa di cristallo. Il filo corrisponde alla parte superiore della testa. La guaina esterna dovrebbe entrare nella testa di cristallo.

Metti la testa di cristallo nelle pinze di crimping

Poi inserisci la guaina del giubbotto nella testa di cristallo
